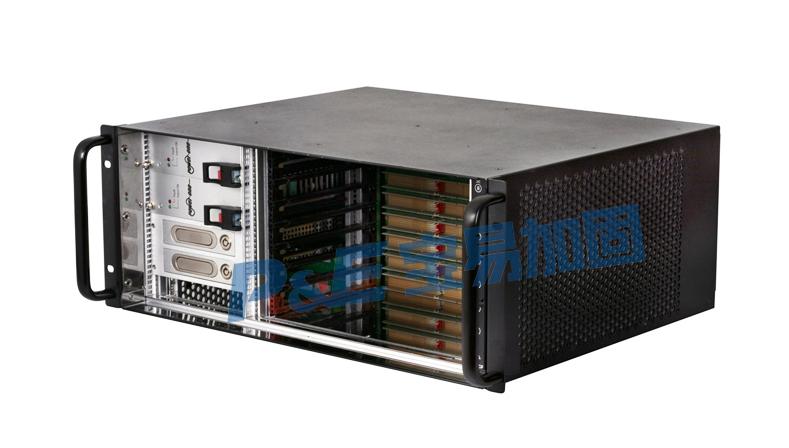

| 機箱結構： | 尺寸： 481.7mm(W) x 177.8mm(H) x 362.6mm(D) |
| 6U CPCI前插卡（233mm×160mm），后IO插卡（233mm×80mm） |
| 2個2.5"可插拔硬盤托架，1個智能監控模塊 |
| 不銹鋼金屬箱體，黑色噴漆工藝 |
| 背板： | 背板CPC-9108B： |
| 1個系統槽、7個擴展槽，32/64bit、33/66 MHz CompactPCI總線，支持Rear I/O |
| 2 個 3U 8HP CPCI 電源位,兼容PICMG2.0、PICMG2.1規范 |
| 背板CPC-9108H： |
| 1個系統槽、7個擴展槽，32/64bit、33/66 MHz CompactPCI總線，支持Rear I/O |
| 2 個 3U 8HP CPCI 電源位,兼容PICMG2.0、PICMG2.1、PICMG2.5規范 |
| 背板(CPC-9108HP)： |
| 1個系統槽，6個PICMG2.5節點槽，1個交換槽，支持32/64bit、33/66 MHz CompactPCI總線以及GbE交換總線，支持Rear I/O |
| 2 個 3U 8HP CPCI 電源位,兼容PICMG2.0、PICMG2.1、PICMG2.5、PICMG2.9、PICMG2.16規范 |
| 系統散熱： | 從右到左吹風式散熱設計 |
| 5個80mm軸心風扇，4800rmp，最大風速7.8m/s |
| 系統電源： | 2 個250W 3U CPCI 電源，100 ～ 240V AC 輸入，可選配直流輸入 |
| 1+1冗余備份，具有過壓、過流、短路保護電路以及均流功能 |
| 環境規格： | 工作溫度： -5℃～55℃ |
| 存儲溫度：-45℃～85℃ |
| 相對濕度：5%～90% 非凝結 |
| MTBF > 50,000 hours |
| MTTR < 0.5 hours |
| 機械規格： | 安全性：滿足GB4943的基本要求 |
| EMC：無線電騷擾限值符合GB9254-1998標準A 級 |
| 抗擾度符合GB/T 17618-1998標準A 級 |
| 抗振動：5-17Hz/1mm振幅，17-200Hz/1g 加速度 |
| 抗沖擊：10g加速度，11ms 周期 |
| 兼容規范： | PICMG 2.0 R3.0 CompactPCI Specification |
| PICMG 2.1 R2.0 CompactPCI Hot Swap Specification |
| PICMG 2.5 R1.0 CompactPCI Computer Telephone Specification |
| PICMG 2.9 R1.0 CompactPCI Management Specification |
| PICMG 2.11 R1.0 CompactPCI Power Interface Specification |
| PICMG 2.16 R1.0 CompactPCI Packet Switching Backplane Specification |
